Isıtıcı Kablo ve Heat Trace Sistemleri

Heat trace kablo ne işe yarar?

Heat trace, boru veya proses ekipmanının yüzeyine uygulanan elektrikli ısıtıcı kablo sistemlerinin teknik adıdır. Isıtma kablosu yüzeydeki ısı kaybını karşılamaya yardımcı olur; uygulama amacına göre boru içindeki akışkanın donmasını önlemek veya proses sıcaklığını belirli bir aralıkta korumak için seçilebilir. Bu kategori ürün ailesini karşılaştırır; belirli bir boru donma problemi için boru donma koruma çözümleri sayfası kullanılmalıdır.

Kendinden regüleli ve sabit güçlü ısıtıcı kablo sistemleri farklı çalışma davranışlarına sahiptir. Doğru ürün yalnızca kablonun watt değerine bakılarak seçilmez; boru malzemesi ve çapı, hat uzunluğu, vana ve flanşlar, akışkan, başlangıç ve hedef sıcaklık, en düşük ortam koşulu, izolasyon, dış ortam veya kimyasal maruziyet, besleme ve kontrol yaklaşımı birlikte değerlendirilir. Teknik seçim sürecinin tamamı boru ısıtma kablosu seçim rehberinde, W/m ile gerçek sıcaklık arasındaki fark ise ısıtıcı kablo sıcaklığı rehberinde açıklanır.

Heat trace ürün tipleri nasıl ayrılır?

Kendinden regüleli ve sabit güçlü kablolar

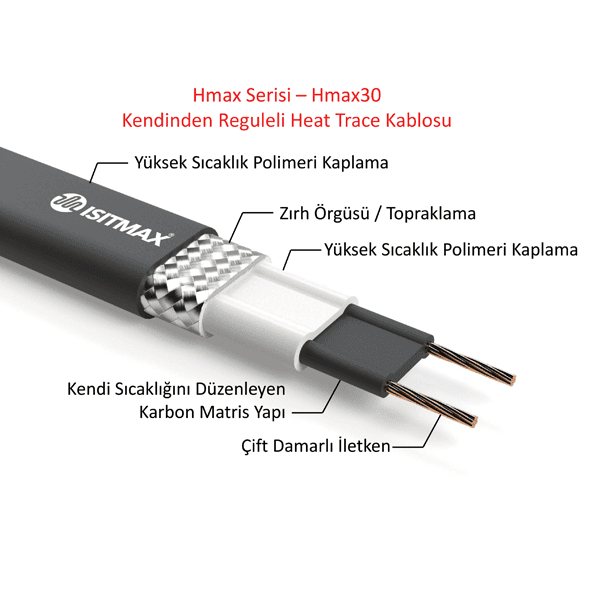

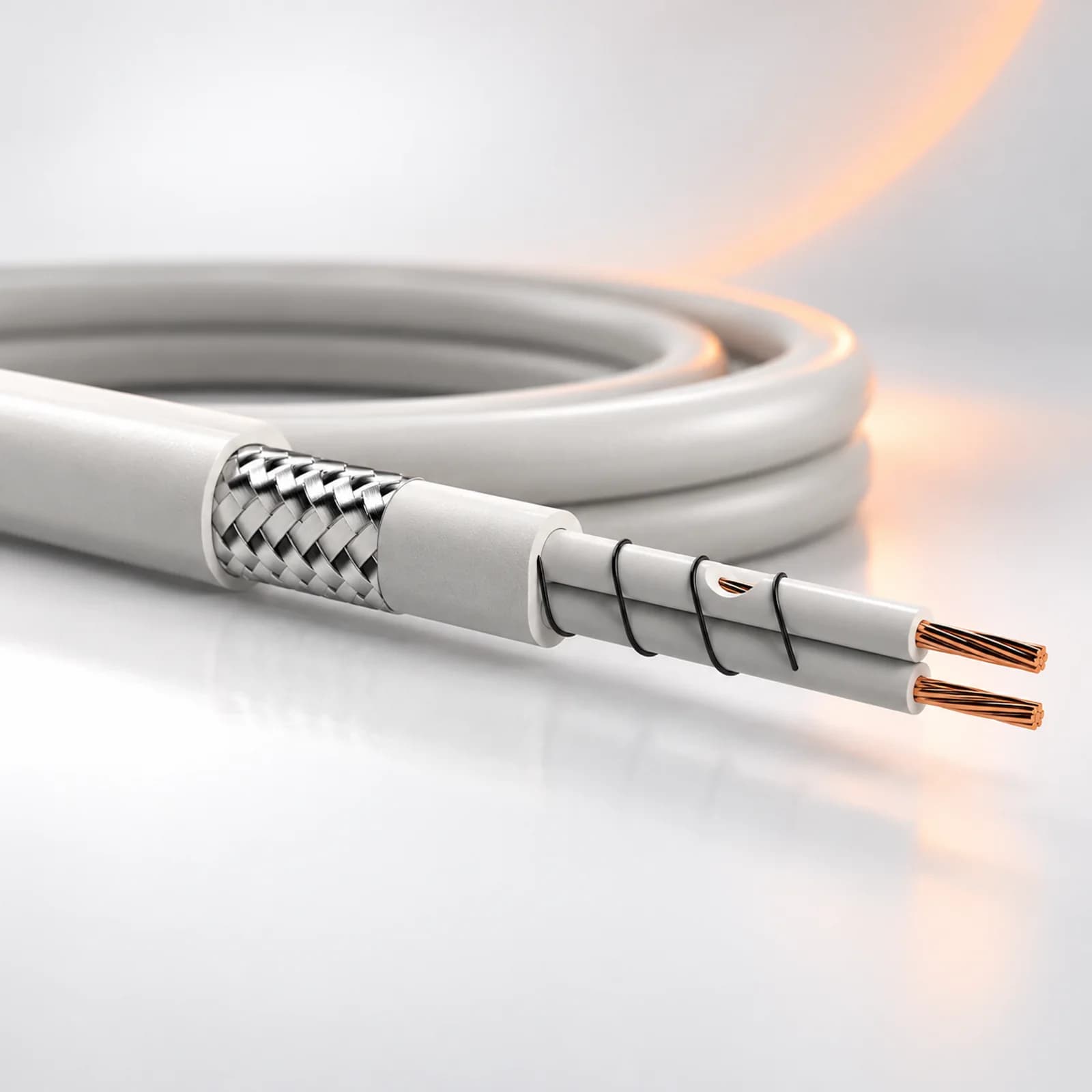

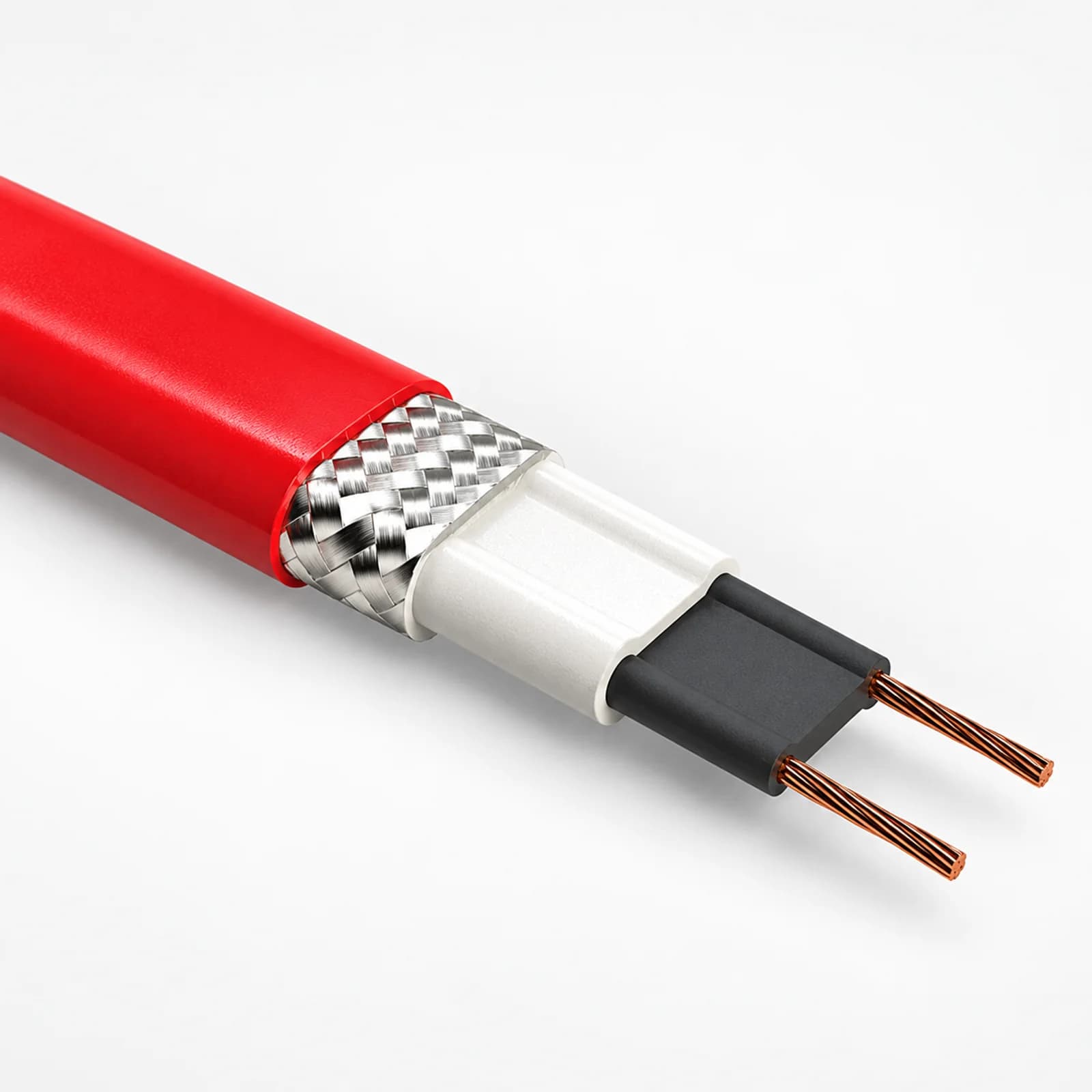

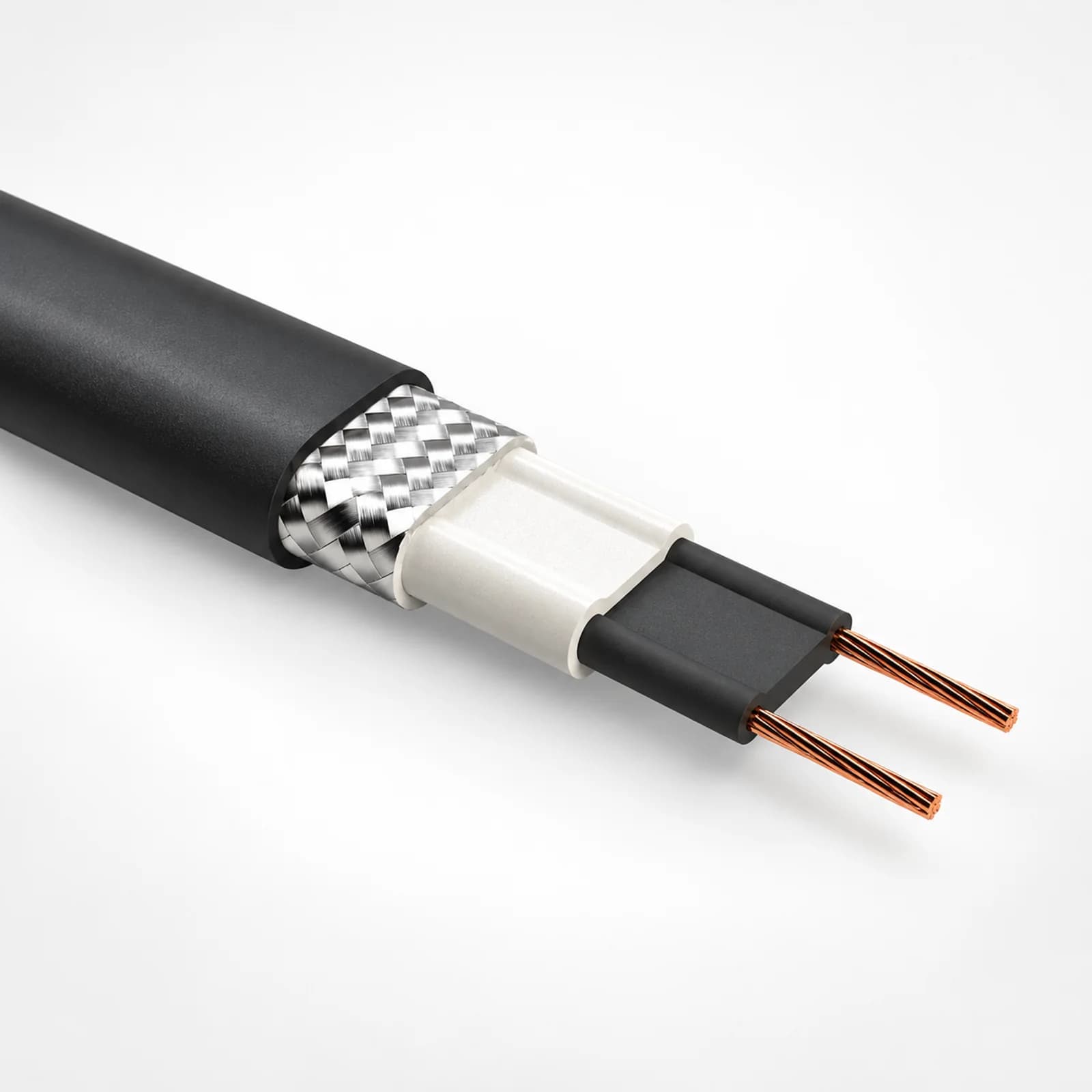

Hmax Serisi Heat Trace Reguleli Kablo yerel sıcaklığa bağlı davranan kendinden regüleli ürün ailesinin, SMax Serisi Sabit Güç Boru Isıtma Kablosu ise tanımlı birim uzunluk gücü sağlayan sabit güçlü yaklaşımın yayınlanmış ürün örnekleridir. Kendinden regüleli davranış kontrol ve devre tasarımını gereksiz kılmaz; maksimum devre uzunluğu, soğuk kalkış davranışı, sıcaklık sınıfı ve çevre uygunluğu teknik dokümandan doğrulanmalıdır.

Sabit güçlü kabloda döşeme şekli ve sıcaklık kontrolü özellikle önemlidir. Kabloyu rastgele üst üste bindirmek veya tasarım dışı kısaltmak güvenli değildir. Teknolojiyi sabit güçlü ısıtma kablosu rehberinde, alternatif yaklaşımı ise kendinden regüleli kablo rehberinde ayrıntılı inceleyebilirsiniz.

Hazır fişli boru ısıtma çözümü

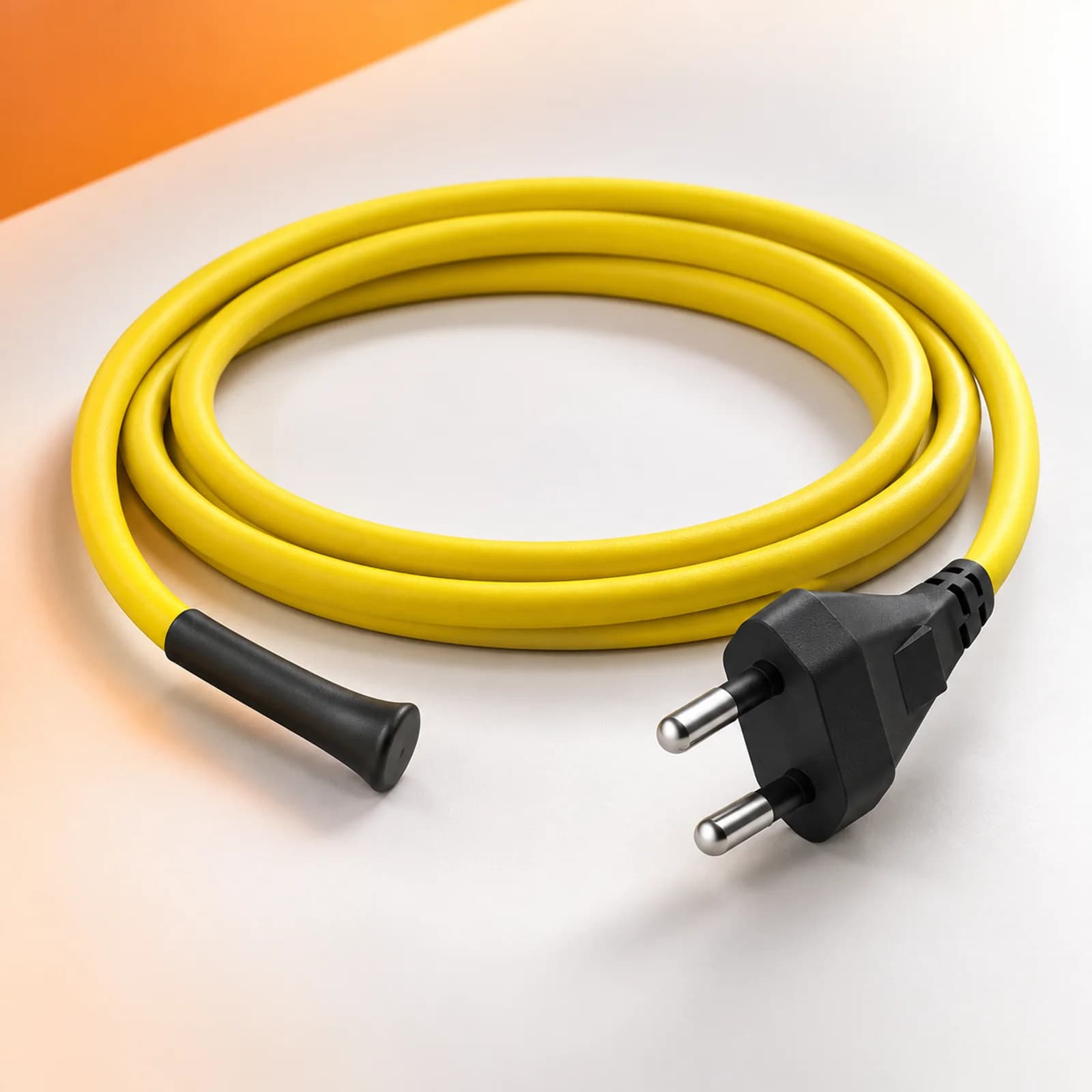

EasyCold Fişli Boru Isıtma Kablosu tanımlı uzunluklarda pratik donma koruma uygulamaları için katalogda bulunan hazır çözümdür. Hazır set olması boru malzemesi, çevre koşulu, izolasyon ve ürün uzunluğu kontrolünü ortadan kaldırmaz. Isıtıcı bölümün kesilebilir olduğu varsayılmamalı; ürün talimatı esas alınmalıdır.

İzolasyon, termostat ve sistem bütünlüğü

Isıtma kablosu, çevreye kaybedilen bütün ısıyı sınırsız biçimde telafi etmez. Uygun ve kuru izolasyon ısı kaybını sınırlar; dış kaplama izolasyonu nemden ve mekanik etkiden korur. Sensör boruyu temsil eden noktaya, kablonun doğrudan ısısından etkilenmeyecek biçimde yerleştirilir. Büyük veya çok devreli sistemlerde termostatın yanında kontaktör ve kontrol panosu gerekebilir. Uygun sensör ve pano yaklaşımını Termostat ve Isıtma Kontrol Sistemleri merkezinde karşılaştırabilirsiniz. Gerekli yaklaşık lineer gücü değerlendirmek için boru ısı kaybı ve Heat Trace ön hesabını; seçili kablonun kurulu gücü ve farklı çalışma oranlarındaki tüketimi için ısıtma kablosu güç ve tüketim hesaplayıcısını kullanabilirsiniz.
