Termostat ve Isıtma Kontrol Sistemleri

Hangi ısıtma sistemi için hangi kontrol yaklaşımı?

Isıtma sisteminde doğru kontrol; hedef sıcaklığın korunmasına, gereksiz çalışma süresinin azaltılmasına, ürün ve uygulama sınırlarının yönetilmesine ve uygun sistemlerin otomatik çalışmasına yardımcı olur. Termostat, sensör ve kontrol panosu seçimi yalnızca ekran veya bağlantı özelliğine göre değil, kontrol edilen gerçek uygulamaya göre yapılmalıdır.

İlk soru “hangi termostat?” değil, hangi fiziksel koşulun ölçüleceği ve hangi elektrik yükünün yönetileceğidir. Boru yüzeyi, oda havası, zemin, dış ortam veya proses kabı aynı sensör konumunu ve aynı kontrol senaryosunu kullanmaz. Mevcut ürün ailesini ControlMax termostat ve kontrol kategorisinde inceleyebilirsiniz.

Neyi kontrol ediyorsunuz?

Termostat mı, sensör mü, kontrol panosu mu?

Sensör tipleri ve ölçtükleri koşul

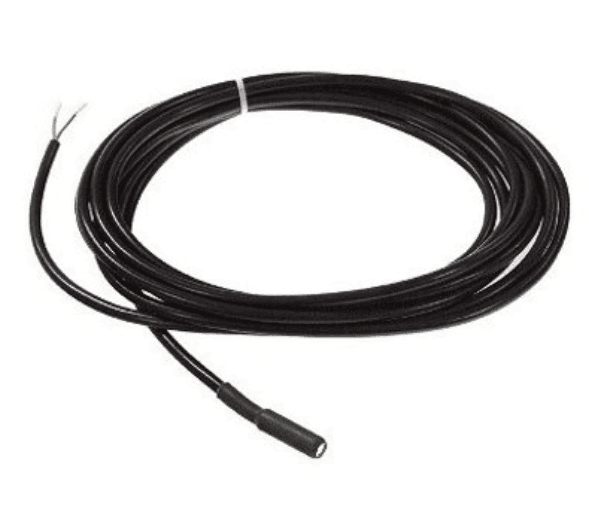

Katalogda Boru Isıtma Sıcaklık Sensörü, Eberle Zemin Yüzey Sıcaklık Sensörü TFF 524 002 ve Eberle Çatı Nem Sensörü ESD 524 003 gibi uygulama adı açık gerçek sensörler bulunur. Her sensör yalnızca adıyla değil, uyumlu kontrol cihazı ve teknik dokümanıyla birlikte değerlendirilmelidir.

Sensör nereye yerleştirilir?

Sensör, kontrol edilmek istenen gerçek koşulu temsil etmelidir. Yerden ısıtmada zemin sensörü, ısıtıcı hatları ve kaplama katmanını temsil eden bir noktaya yerleştirilir. Boru uygulamasında sensör, kablonun doğrudan ısısından etkilenmemeli ve boru yüzeyini temsil etmelidir. Dış alanda ise güneş, saçak, egzoz veya sürekli su birikiminin ölçümü saptırmayacağı bir konum seçilir. Evrensel bir santimetre değeri yerine ürün ve proje dokümanı esas alınmalıdır.

Montaj ve devreye alma ayrıntıları için ısıtma kablosunun termostatla kontrolü rehberini inceleyebilirsiniz.

Oda sıcaklığı mı, zemin sıcaklığı mı?

Termostat destekliyorsa birleşik kontrol, oda hedefini yönetirken zemin için ayrı bir sınır uygulayabilir. Bu özellik her üründe var kabul edilmemelidir. Gerçek seçim ölçütlerini yerden ısıtma termostatı rehberinde karşılaştırabilirsiniz. Katalogdaki Yerden Isıtma Termostatı ve Yerden Isıtma Termostatı ve Kontrol Paneli seçeneklerinin özellikleri kendi ürün sayfalarından doğrulanmalıdır.

Heat Trace sistemlerinde kontrol

Kendinden regüleli ısıtıcı kablonun güç çıkışını sıcaklığa göre değiştirmesi, hedef sıcaklık ve enerji yönetiminin her uygulamada gereksiz olduğu anlamına gelmez. Donma koruma, proses sıcaklığı ve elektrik devresi ayrı değerlendirilir. Sabit güçlü kablolarda ise hesaplanan çıkışın uygulama ve kontrol senaryosuyla uyumu özellikle önemlidir.

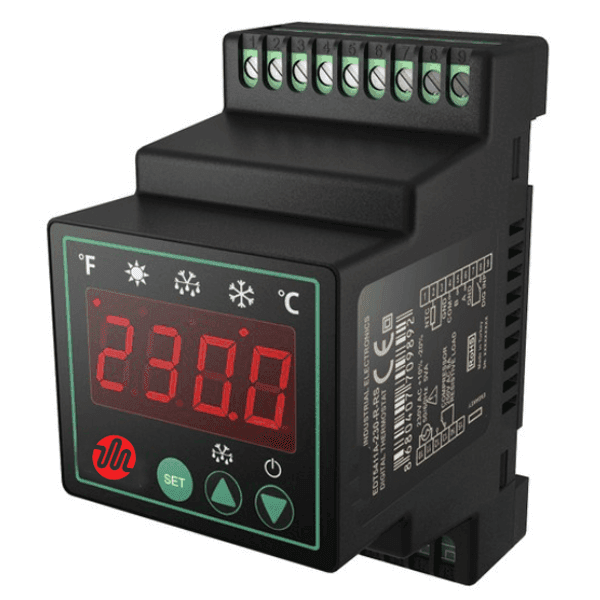

Yayınlanmış Isıtmax Ekoline Serisi Heat Trace Kontrol Panosu ve Isıtmax Marka HTEC Serisi Ray Tipi Sıcaklık Regulatörü gibi ürünler devre, sensör ve pano gereksinimi doğrulandıktan sonra değerlendirilir. Heat Trace ürün ailelerini ısıtıcı kablo kategorisinde inceleyebilirsiniz.

Kar ve buz sistemlerinde otomatik kontrol

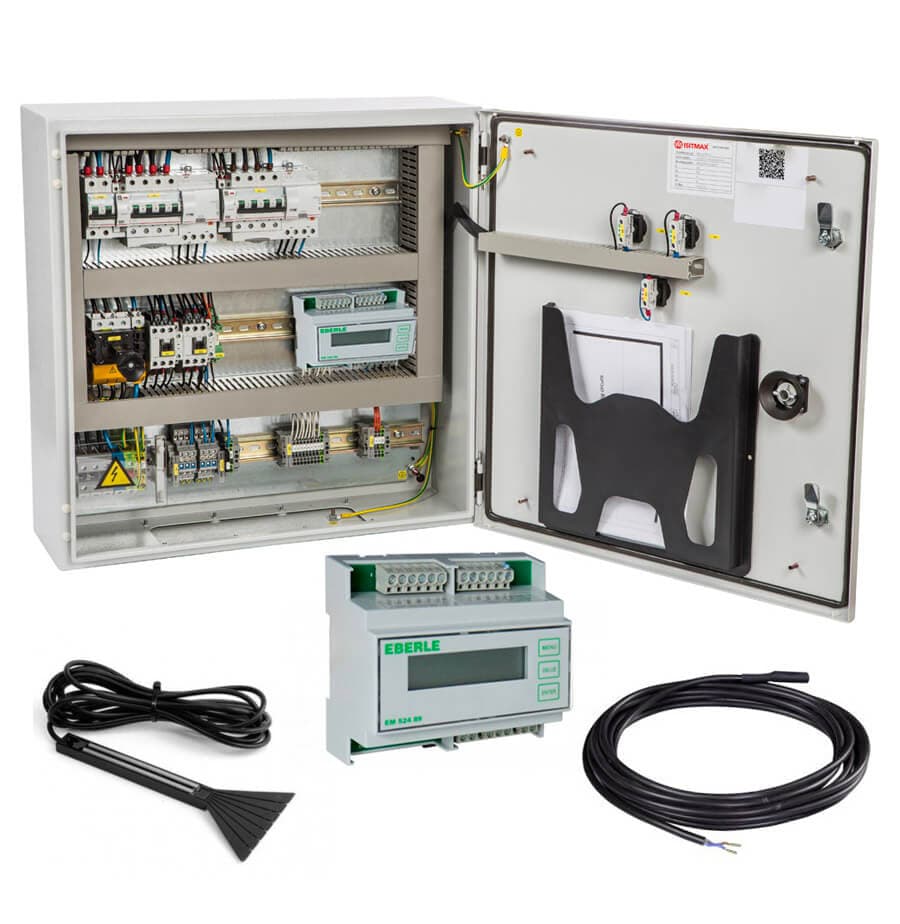

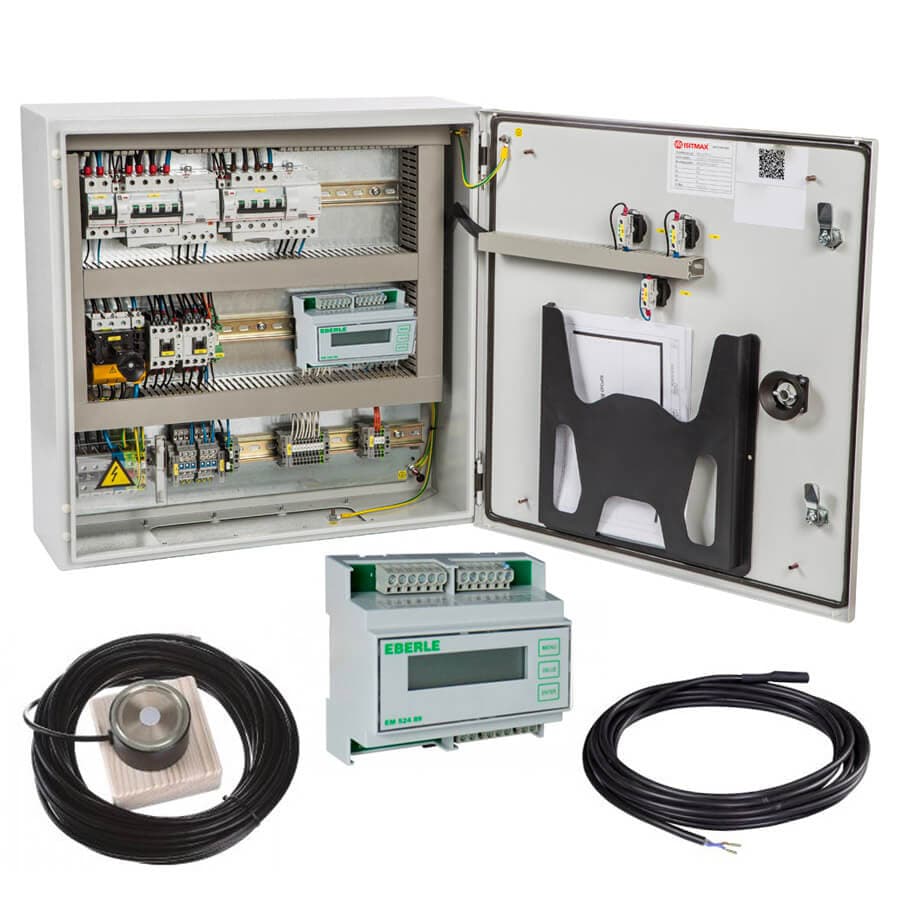

Rampa ve çatı/oluk uygulamalarında yalnızca düşük sıcaklık kuru ve soğuk havada gereksiz çalışmaya neden olabilir. Uygun sistemlerde sıcaklık, nem veya kar koşulunu temsil eden sensörler birlikte kullanılır. Eberle Beton Altı Isıtma Kontrol Seti EM 524 89 FF ile Eberle Çatı Isıtma Kontrol Seti EM 524 89 DR uygulama adı açık gerçek setlerdir; uygunluk yine bağlı yük, sensör ve proje üzerinden doğrulanır.

Tek zone, çift zone ve uygulama setleri

Tek bir sensör ve yük grubunu yöneten uygulamalarda Eberle Ray Tipi Termostat EM 524 89 ( TEK ZONE ), iki ayrı kontrol bölgesi gereken projelerde Eberle Ray Tipi Termostat EM 524 90 (ÇİFT ZONE ) değerlendirilebilir. “Tek zone” veya “çift zone” ifadesi tek başına uygunluk kararı değildir; sensör tipi, kontak/pano bağlantısı ve her zonun gerçek yükü teknik dokümandan doğrulanmalıdır.

Beton altı ve çatı uygulamaları için sunulan kontrol setleri kullanım alanını adında belirtir; buna rağmen sensör konumu, saha koşulu ve elektrik yükü projeye göre seçilir. Uygulamalar arası seçim kriterlerini termostat seçim rehberinde adım adım karşılaştırabilirsiniz.

Yük kapasitesi ve elektriksel koruma

Termostatın kontak kapasitesi bağlı ısıtma sisteminin gerçek elektrik yüküyle uyumlu olmalıdır. Daha yüksek yükte veya çoklu devrede termostat, gücü doğrudan taşımak yerine uygun kontaktör ya da kontrol panosuna kumanda edebilir. Kesin amper veya kW sınırı ancak ürün teknik verisi ve elektrik projesiyle belirlenmelidir.

Uygun aşırı akım ve kaçak akım koruması, topraklama, iletken kesiti, ayırma ve kontrol elemanlarının yükle uyumu sistem tasarımının parçasıdır. Bu değerler bütün uygulamalara kopyalanmaz; üretici dokümanlarını Dokümanlar merkezinden kontrol edip yetkin elektrik personeliyle projelendirin.

Manuel, termostatik ve otomatik kontrol

Beş adımda kontrol sistemi seçimi

1. Yerden ısıtma, Heat Trace, kar-buz veya proses sisteminden hangisini kontrol ettiğinizi belirleyin.
2. Oda, zemin, boru, kap veya çevresel koşullardan hangisinin ölçüleceğini tanımlayın.
3. Kontrol cihazıyla ve montaj ortamıyla uyumlu sensör tipini doğrulayın.
4. Toplam elektrik yükünü, devre ve zon sayısını elektrik projesi üzerinden değerlendirin.
5. Termostat, kontaktör, pano, otomasyon ve koruma yapısını gerçek ürün dokümanlarıyla seçin.
