Boru Donmasını Önleme Sistemleri

Boru donmasını önleme sistemi nasıl seçilir?

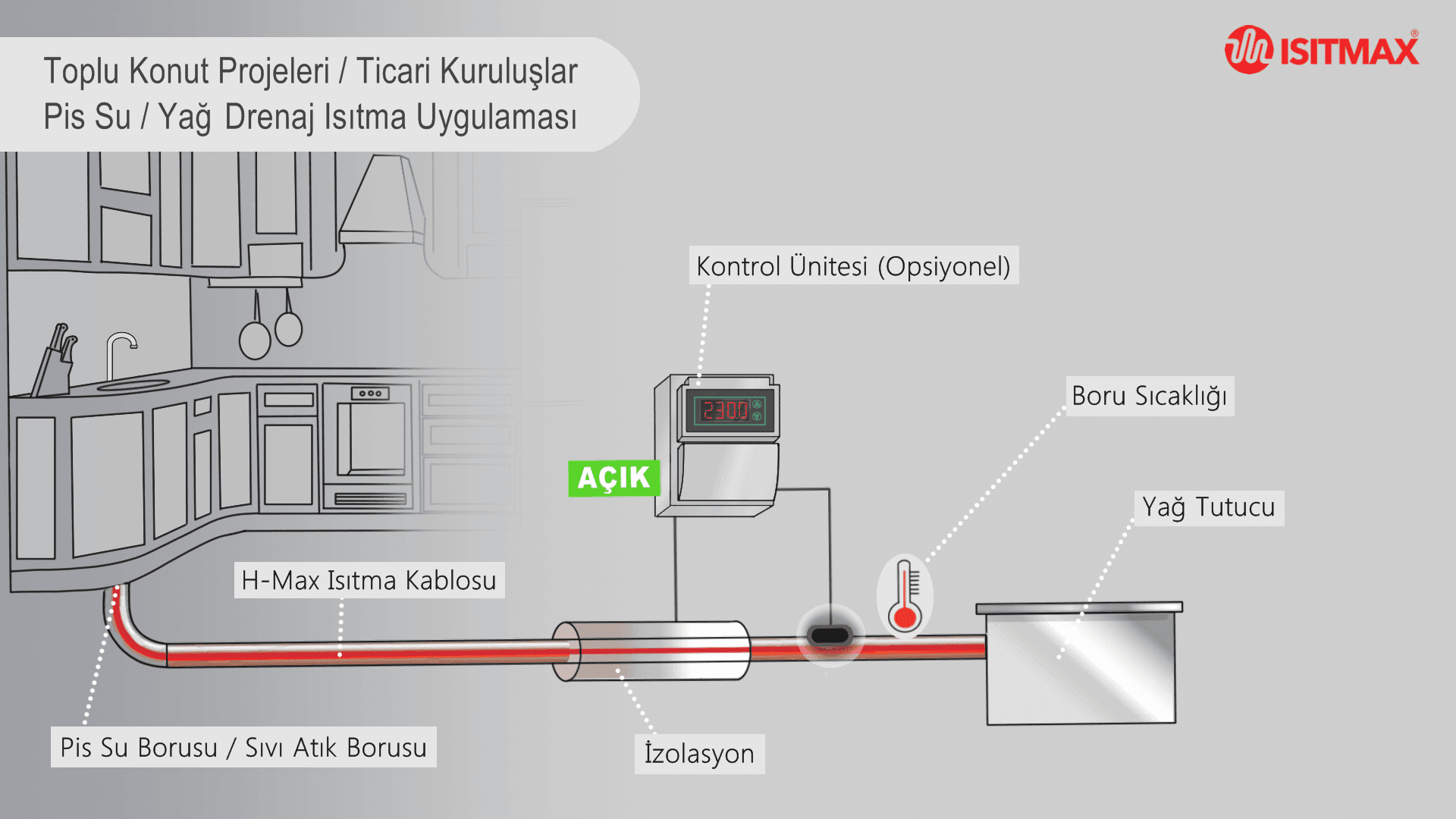

Boru donması, boru içindeki su veya başka bir akışkanın düşük sıcaklıkta donması ve genleşmesiyle akışın kesilmesine, bağlantıların zorlanmasına veya tesisat hasarına yol açabilir. Risk yalnızca dış ortam borularında görülmez; ısıtılmayan hacimler, rüzgâra açık geçişler, çatı hatları, drenajlar, sprinkler tesisatı ve uzun süre akış olmayan bölümler de etkilenebilir.

Boru donma koruması; uygun ısıtma kablosu, izolasyon, bağlantı ve sonlandırma elemanları, sensör veya termostat ve elektriksel korumanın birlikte çalıştığı bir sistemdir. Bu sayfa “borum donuyor, hangi çözümü değerlendirmeliyim?” sorusuna odaklanır. Heat trace ürün ailelerini ticari olarak karşılaştırmak için heat trace ısıtma kabloları kategorisini, teknik ürün seçimi için boru ısıtma kablosu rehberini kullanabilirsiniz.

Hangi ihtiyaç için hangi yaklaşım değerlendirilir?

Borular neden donar ve hangi bilgiler gerekir?

En düşük ortam sıcaklığı önemli olsa da tek değişken değildir. Rüzgâr, boru çapı ve malzemesi, akışkan, akış durumu, hat uzunluğu, vana ve flanşlar ile izolasyonun tipi ve nem durumu ısı kaybını etkiler. Açık metal boru ile izolasyonlu plastik boru aynı ürün ve yerleşim varsayımıyla tasarlanmamalıdır. Metraj ve gerekli gücün nasıl belirlendiğini boru metre ve güç hesabı rehberinde inceleyebilirsiniz.

Metal ve plastik boru uygulamaları

Metal yüzey ısıyı çevreye daha farklı dağıtır; plastik boruda ise üreticinin izin verdiği yüzey sıcaklığı ve kablodan boruya ısı aktarımı ayrıca kontrol edilmelidir. Her iki durumda da yüzey temiz ve kuru olmalı, kablo ezilme ve keskin kenardan korunmalı, kablo güzergâhı izolasyon kapatılmadan önce denetlenmelidir.

HMax, SMax ve EasyCold ne zaman değerlendirilir?

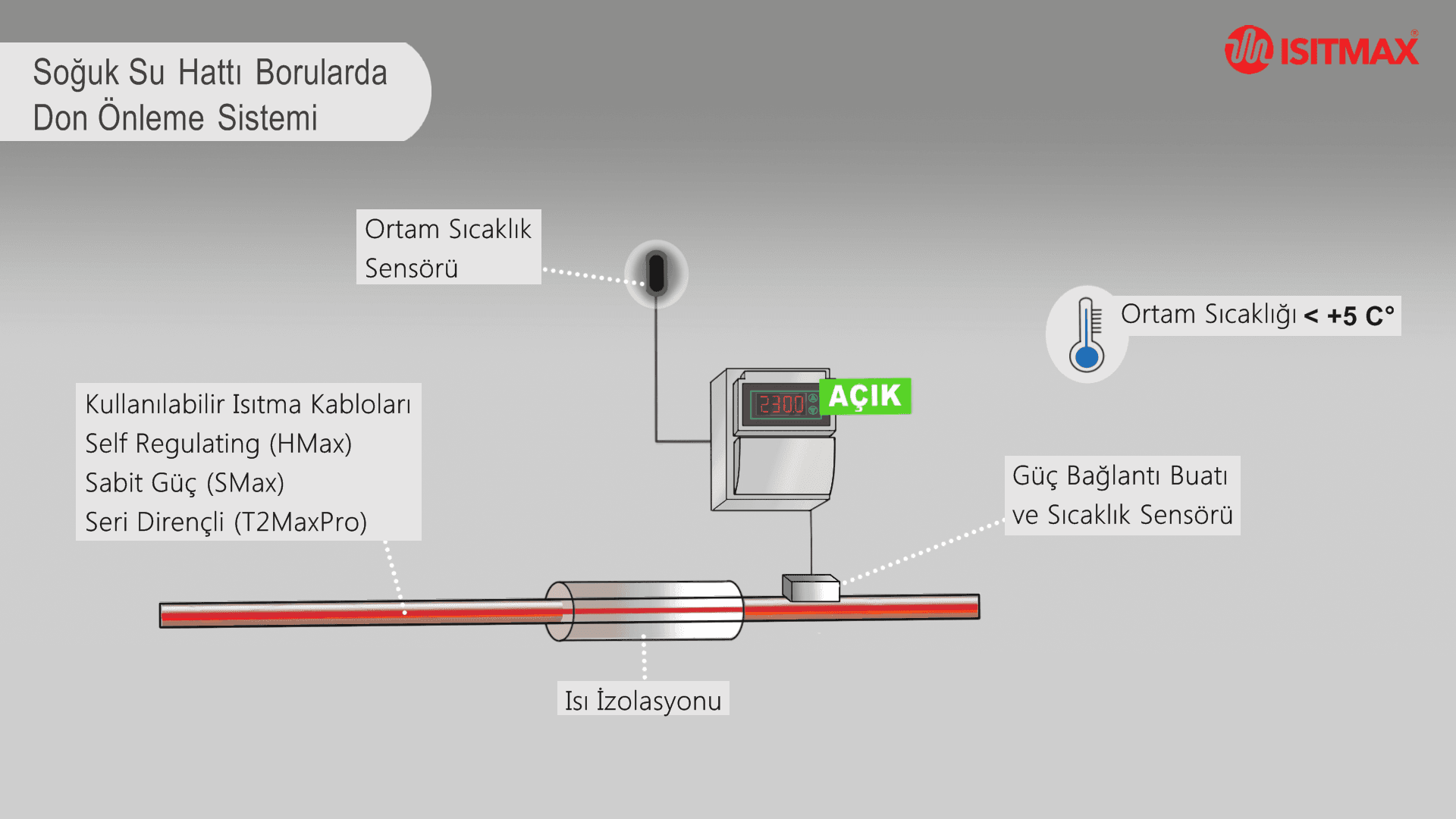

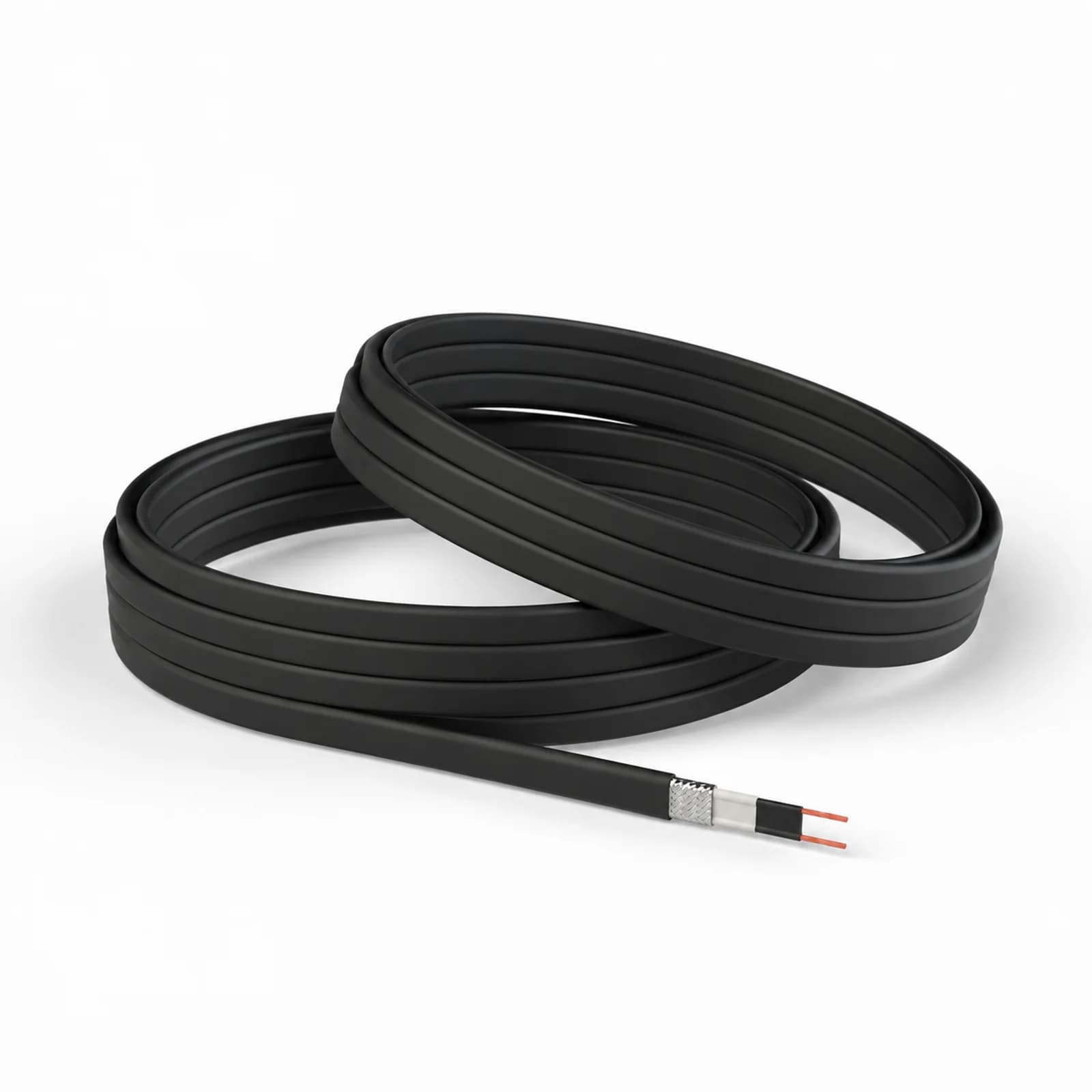

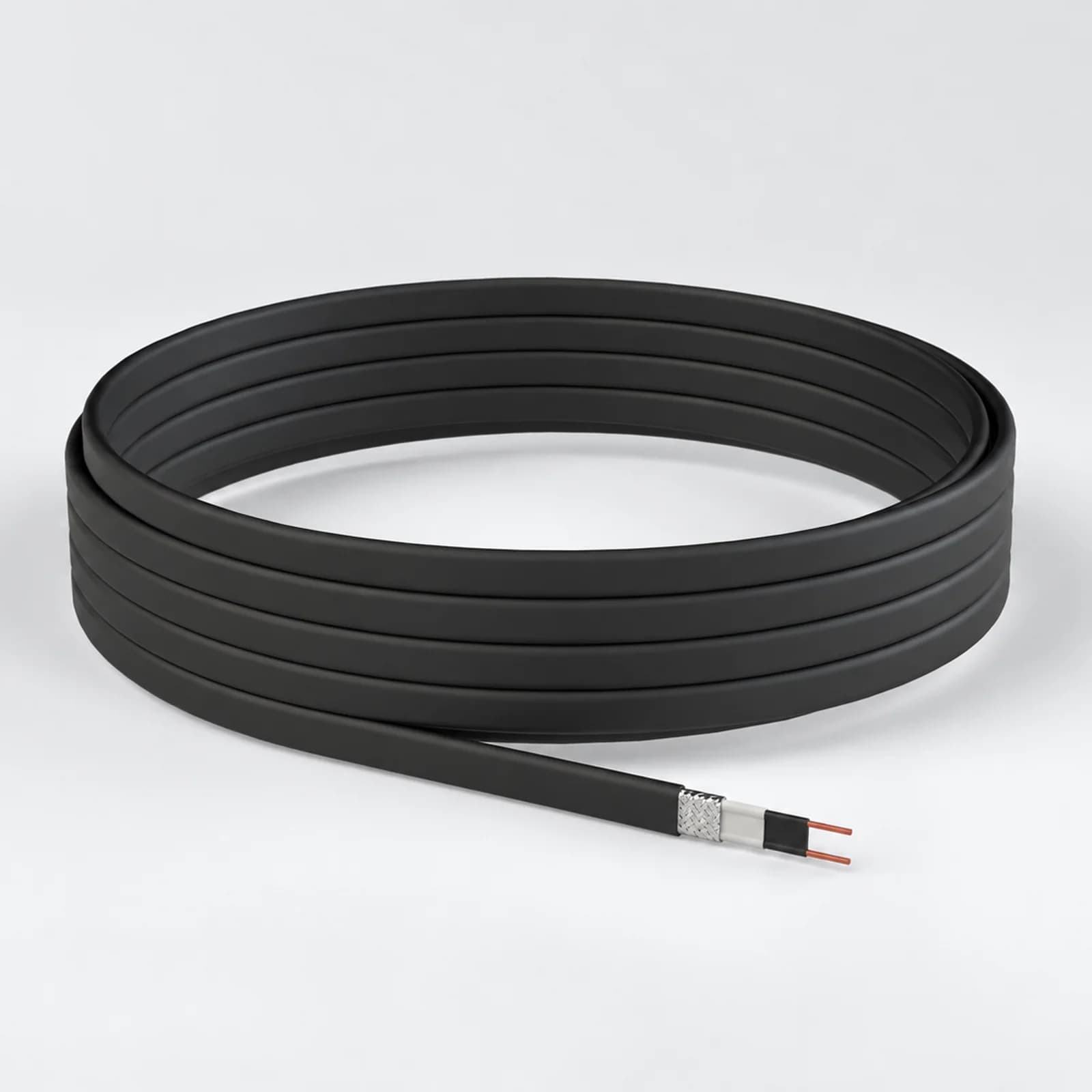

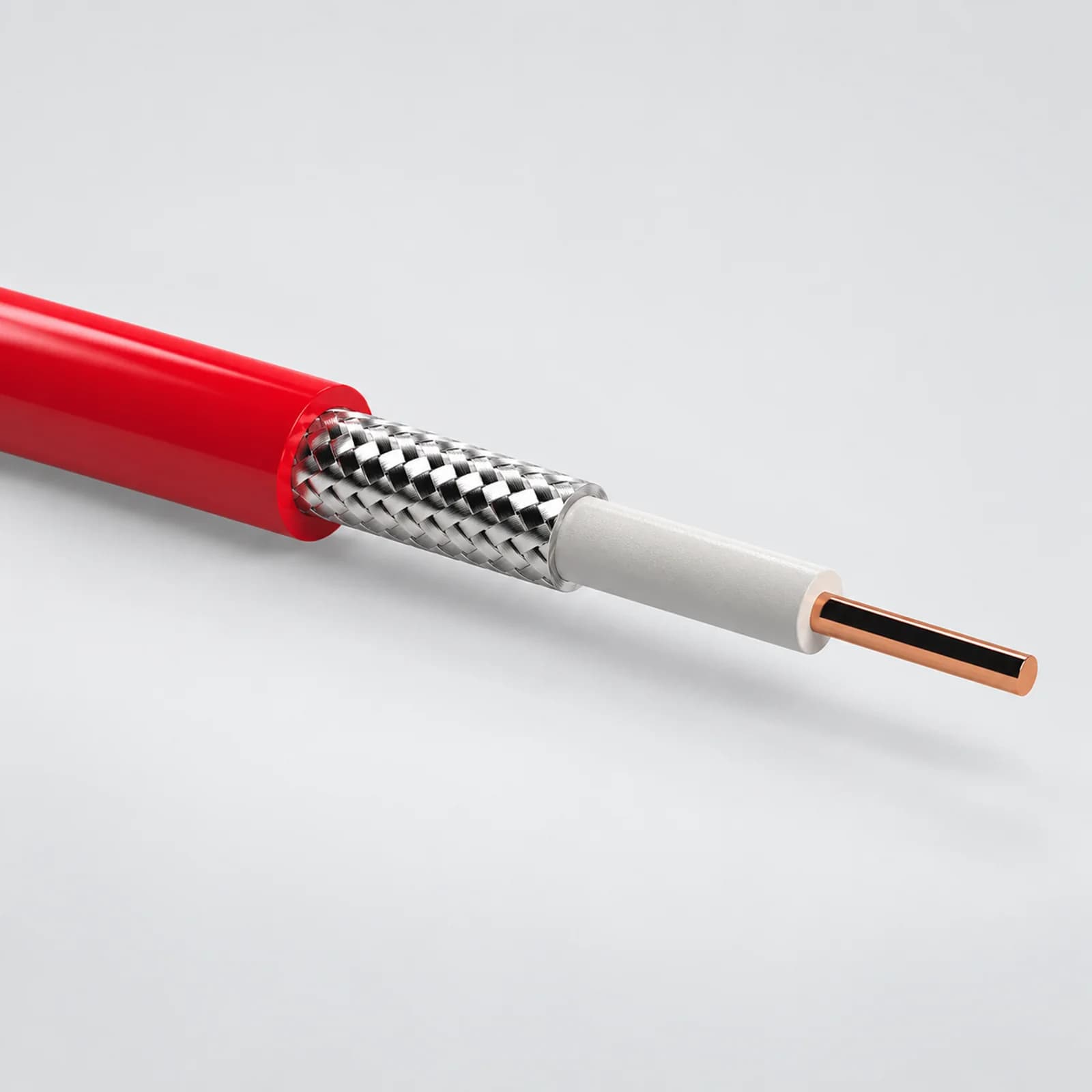

Hmax Serisi Heat Trace Reguleli Kablo kendinden regüleli, SMax Serisi Sabit Güç Boru Isıtma Kablosu sabit güçlü, EasyCold Fişli Boru Isıtma Kablosu ise hazır fişli çözüm yaklaşımının yayınlanmış ürün örnekleridir. Bu ayrım nihai seçim değildir; ürünün teknik çalışma aralığı, devre uzunluğu, dış kılıfı, bağlantı kitleri ve boru/proses koşulları doğrulanmalıdır.

Kendinden regüleli ürün davranışını kendinden regüleli ısıtma kablosu rehberinde, uygulama adımlarını ise boru donmasını önleme rehberinde ayrıntılı inceleyebilirsiniz.

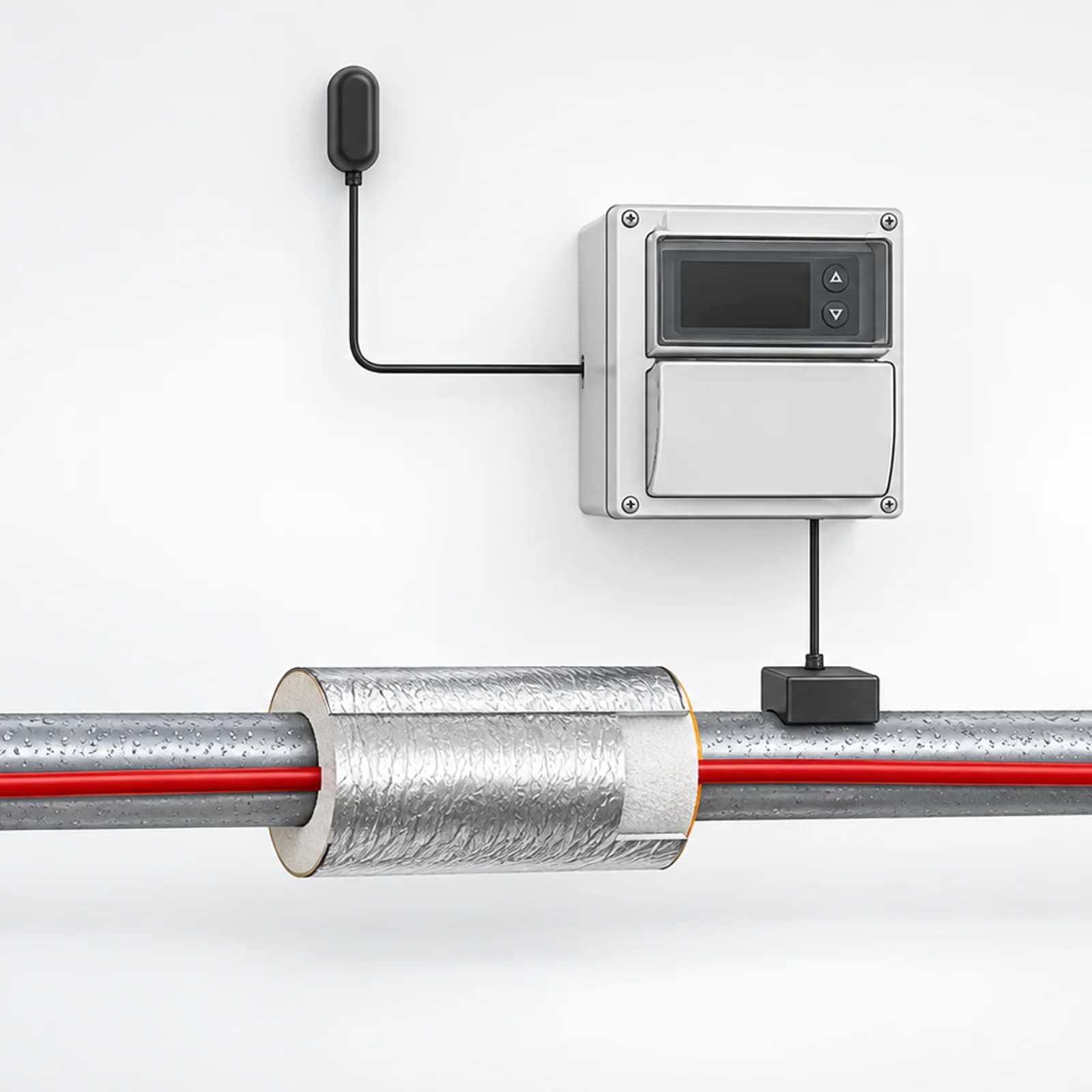

İzolasyon, sensör ve termostat

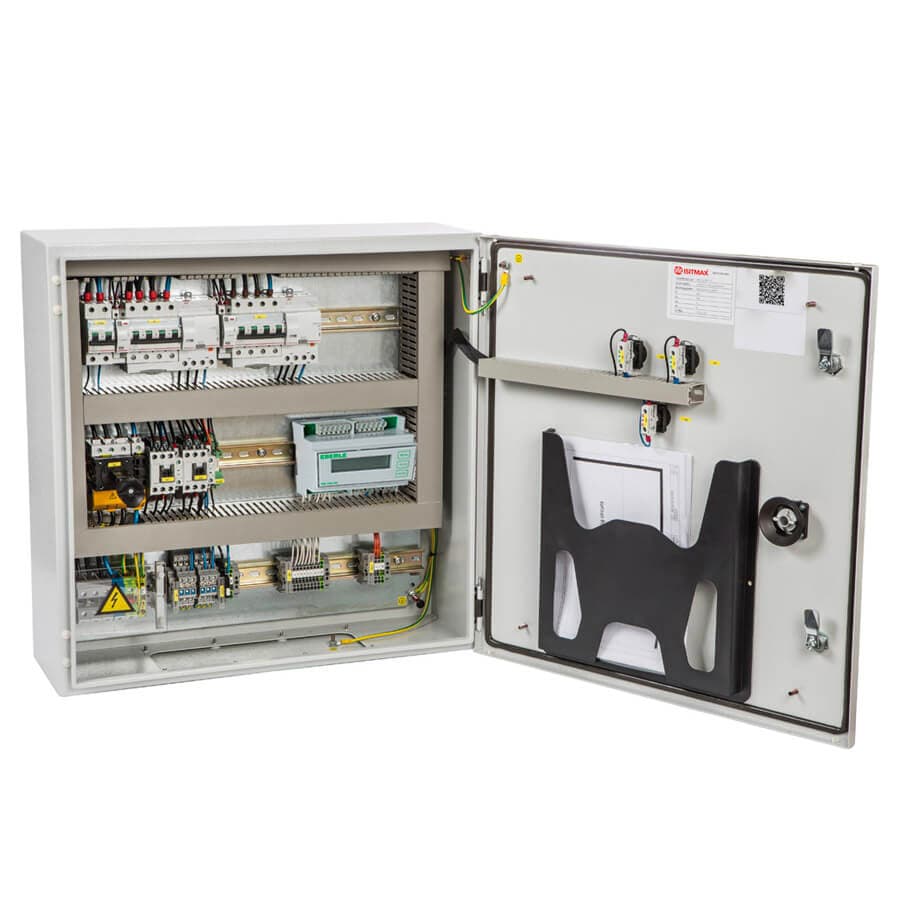

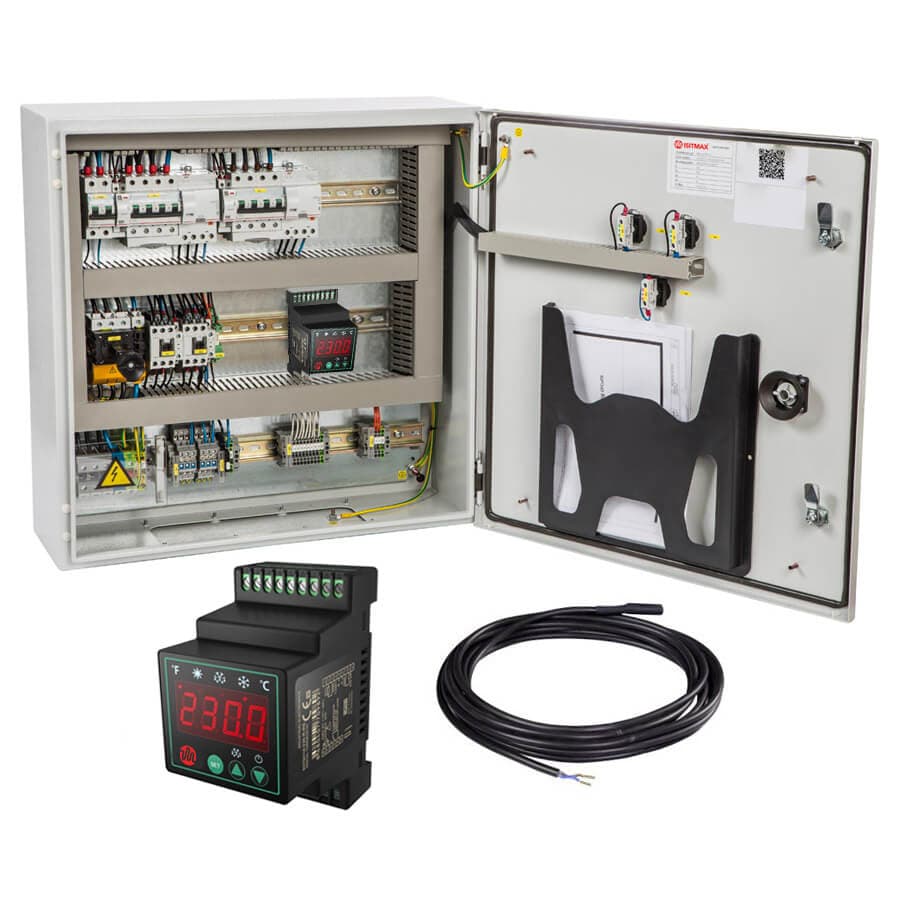

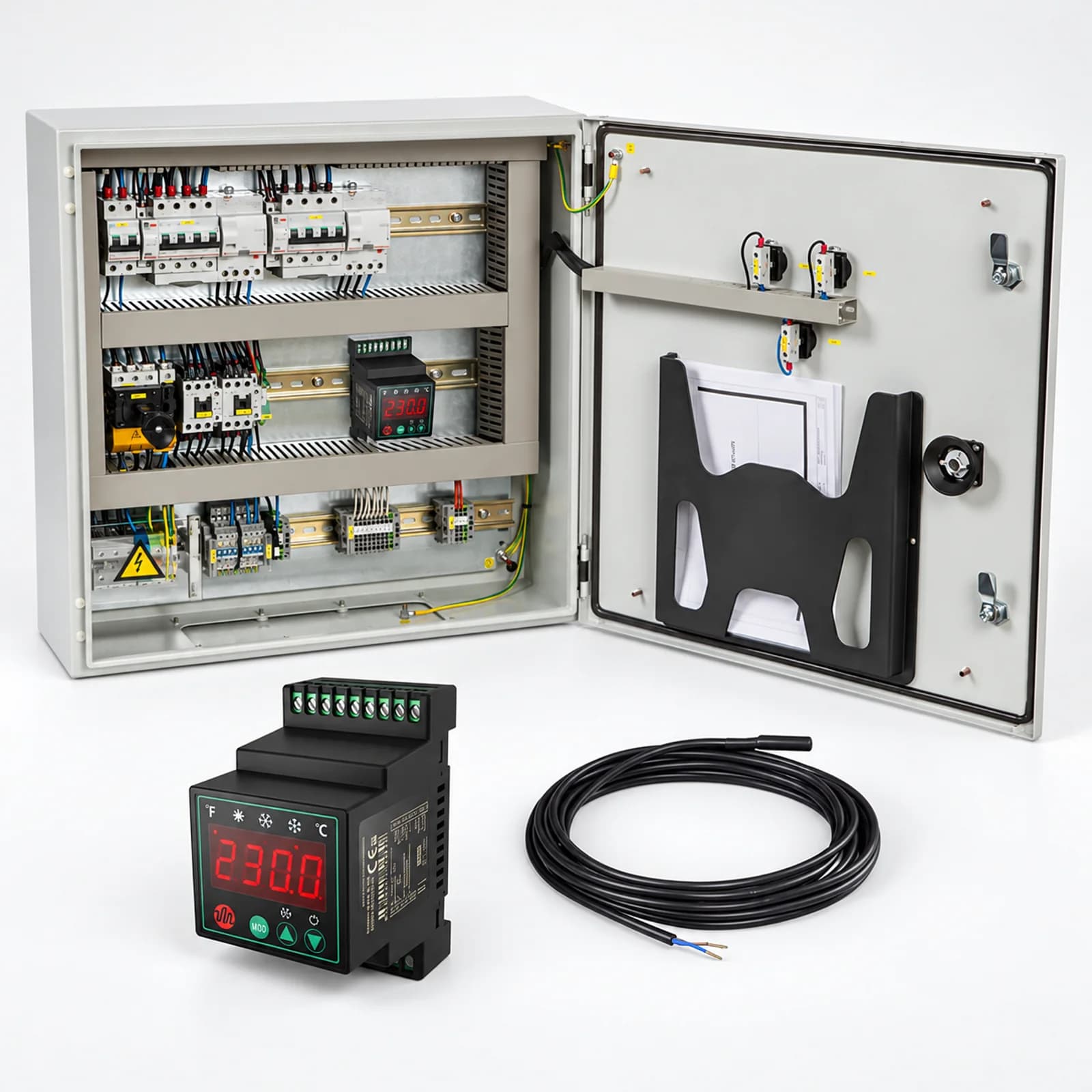

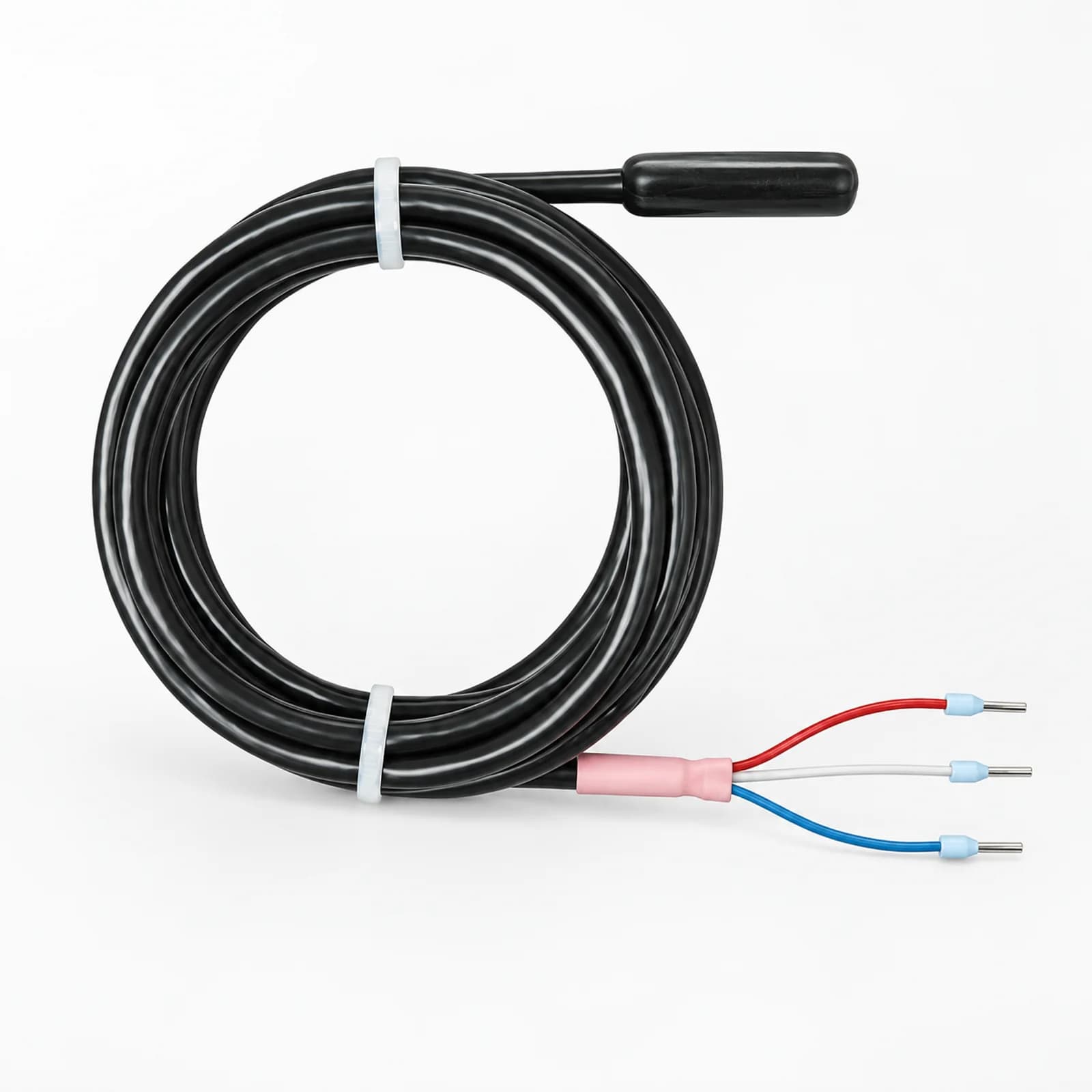

İzolasyon ısı kaybını sınırlar; eksik, ıslanmış veya mekanik olarak hasarlı izolasyon sistem davranışını ciddi biçimde değiştirebilir. Dış kaplama su girişini azaltmalı ve bakım için erişilebilir olmalıdır. Sensör boruyu temsil eden soğuk bir noktaya, kablonun doğrudan ısısından etkilenmeyecek biçimde yerleştirilir. Boru Isıtma Sıcaklık Sensörü ve gerçek heat trace kontrol panoları sistemin yük ve zon yapısına göre değerlendirilir.

Termostatın kontak kapasitesi toplam yüke yetmiyorsa kontaktör veya kontrol panosu gerekir. Ayar, sensör ve devreye alma yaklaşımı için ısıtma kablosu kontrol rehberinden yararlanabilir; gerçek ürün ailelerini Termostat ve Isıtma Kontrol Sistemleri merkezinde karşılaştırabilirsiniz.

Planlama ve güvenlik kontrolü

Boru izometrisi veya ölçülü güzergâh üzerinde düz hatlar, vana, flanş, filtre, destek ve enerji noktaları işaretlenmelidir. Isıtıcı kablonun kesilebilir veya üst üste bindirilebilir olduğu varsayılmamalıdır. Bağlantılar ürün sistemiyle uyumlu seçilmeli; kaçak akım, aşırı akım ve topraklama koruması yetkin elektrik tasarımıyla belirlenmelidir. İzolasyon iletimine dayalı yaklaşık W/m ihtiyacını boru ısı kaybı ön hesabıyla, seçilen W/m ve kablo uzunluğunun kurulu güç ve tahmini tüketime etkisini ise güç ve tüketim hesaplayıcısıyla karşılaştırabilirsiniz.
